上海欣帆機電科技有限公司（shinfan)的液位控制器是指通過機械式或電子式的方法來進行高低液位的控制，可以控制電磁閥、水泵等，從而來實現半自動化或者全自動化，方法有多種，根據選用不同的產品而不同。以下介紹下液位自動控制器的電路工作原理，電路簡單易制，無需調試，可用于各種工礦儲液池的液位檢測與控制^[1] 。

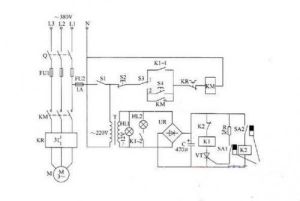

電路工作原理該液位自動控制器電路由電源電路和液位檢測控制電路組成，如圖所示。


電路工作原理

電源電路由刀開關Q、熔斷器FU1、FU2、電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器C組成。整流橋堆在很多電路中都起到了重要的作用。
液位檢測控制電路由干簧管SA1、SA2、繼電器K1、0、晶閘管VT、電阻器R、交流接觸器KM、熱繼電器KR、控制按鈕S2、S4和手動/自動控制開關S3組成。
HL1和HL2分別為電源指示燈和工作指示燈。
接通刀開關Q和電源開關S1，相線L1端和中性線N端之間的交流220V電壓經T降壓后產生交流12V電壓，作為HL1和HL2的工作電壓，同時還經UR整流及C濾波后，為液位檢測控制電路提供12V直流工作電壓。
SA1為低液位檢測與控制用干簧管，SA2為高液位檢測與控制用干簧管。
在受控液位降至低液位時，安裝在浮子上的永久磁鐵靠近SA1，SA1的觸頭在永久磁鐵的磁力作用下接通，使VT受觸發導通，K1通電吸合，其常開觸頭K1-1和K1-2接通，使HL2點亮，KM通電吸合，電動機M通電工作，驅動液泵向儲液池內加液。
浮子隨著液位的上升而上升，使永久磁鐵離開SA1，SA1的觸頭斷開，但VT仍維持導通狀態。直到液位上升至設定的高液位、永久磁鐵靠近SA2時，SA2的觸頭接通，使K2通電吸合，K2的常閉觸頭斷開，使K1釋放，VT截止，K1的常開觸頭K1-1和K1-2斷開，HL2熄滅，KM釋放，M斷電而停止工作。
當液位下降、永久磁鐵降至SA2以下時，SA2的觸頭斷開，使K2釋放，K2的常閉觸頭又接通，但此時K1和KM仍處于截止?fàn)顟B(tài)，直到液位又降至SAI處、SA1的觸頭接通時，VT再次導通，K1和KM吸合，M又通電工作。
以上工作過程周而復始地進行，即可使受控液位保持在高液位與低液位之間，從而實現了液位的自動控制。
元器件選擇R選用金屬膜電阻器或碳膜電阻器。
C選用耐壓值為16V的鋁電解電容器。
UR選用1A、50V的整流橋堆或用4只lN4007型硅整流二極管橋式連接后代替。
VT選用1A、50V以上的晶閘管，例如MCR100-6等型號。
SA1和SA2均選用玻殼密封式常開型干簧管。
K1選用JQX-10F型12V直流繼電器：K2選用JRX-13F型12V直流繼電器。
HLI和HL2均選用12V指示燈。
S1選用SA、220V的電源開關;S2選用動斷按鈕;S3選用雙極雙位開關(兩組觸頭并聯使用);S4選用動合按鈕。
T選用3～5W、二次電壓為12V的電源變壓器。
Q、FU1、KM和KR應根據M的額定功率合理選擇。
